Рекомендации по монтажу отопительных панелей СТЕП плинтусного типа

 Рекомендации по монтажу

 1. Приложите СТЕП ПН к стене в месте установки, сделайте разметку и просверлите отверстия диаметром 10 мм, глубиной 50 мм.
 2. Установите комплектующие и обогреватель согласно Рис. 1.
монтаж панели степ пн

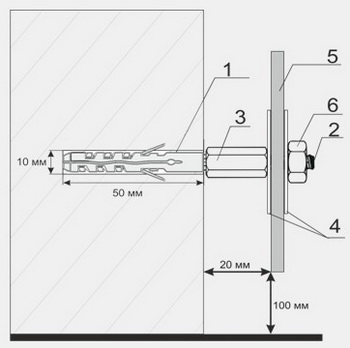

Рис. 1. Монтаж обогревателя (1-дюбель; 2-шпилька; 3- соединительная гайка;  4-шайба;  5- обогреватель; 6-гайка)

 3. Рекомендуется устанавливать обогреватель на высоте не менее 100 мм от пола и не менее 20 мм от стены, т.к. обогрев происходит во все стороны.
 4. С помощью соединительной гайки (3) можно регулировать расстояние от стены до обогревателя.
 5. Все обогреватели СТЕП ПН комплектуются соединительной заглушкой, которая скрывает соединение между обогревателями подключенных в единую цепь. Расстояние между обогревателями не должно превышать 40 мм. (Рис. 2)
монтаж панели степ пн
Рис. 2. Обогреватели,  подключенные в единую цепь.  (1-соединительная заглушка)

Рекомендации по подключению:

 1. ВАЖНО: работы по монтажу, установке и по обслуживанию необходимо проводить только при отключении от электрической сети питания.
 2. Подключение обогревателей СТЕП ПН производится трёхжильными проводами или кабелями с двойной изоляцией марок ПВС, ШВВП и т.п, сечением не менее 1,5 мм2.
 3. Цветовая маркировка изоляции внутренних жил кабеля может варьироваться производителем кабеля, но заземляющий проводник всегда имеет изоляцию одного из цветов - жёлто-зеленый, черный (заземляющий кабель всегда подключен во второй разъем соединительной клеммы).
 4. Универсальность СТЕП ПН позволяет подключить питающий кабель как с левой, так и с правой стороны.
 5. Снять боковые заглушки и провести подключение, соблюдая полярность согласно Рис. 3:
подключение панели степ пн
Рис. 3. Подключение СТЕП ПН к сети 220В

 6. Рекомендуется соединять обогреватели в единую цепь, как показано на Рис. 4, соблюдая полярность (заземляющий кабель всегда подключается во второй разъем соединительной клеммы). Максимальное количество обогревателей, соединенных в единую цепь, составляет: СТЕП ПН-100 = 30шт; СТЕП ПН-200=15шт.
подключение панели степ пн
Рис. 4.  Подключение обогревателей в единую цепь

 7.Дополнительно, в единую цепь питания обогревателей, рекомендуется устанавливать комнатный терморегулятор для поддержания заданной температуры в помещении (Рис.5).
подключение панели степ пн
Рис. 5. Подключение обогревателей СТЕП ПН к терморегулятору

8. Время выхода обогревателей на заданный температурный режим не более 20 минут.


ТРЕБОВАНИЯ ПО  ТЕХНИКЕ  БЕЗОПАСНОСТИ.

1. ВНИМАНИЕ! При установке обогревателя СТЕП необходимо произвести заземление корпуса обогревателя (желто-зеленый или черный провод).

2. Работы по монтажу, установке и обслуживанию необходимо проводить только при отключении от электрической сети питания.

3. Подключение обогревателя к электросети (220В) производится через УЗО с током утечки не более 30 ma.

4. ЗАПРЕЩАЕТСЯ: ПОГРУЖЕНИЕ ОБОГРЕВАТЕЛЯ В ВОДУ ИЛИ ОБИЛЬНОЕ ПОЛИВАНИЕ ОБОГРЕВАТЕЛЯ ВОДОЙ !

5. ЗАПРЕЩАЕТСЯ: РАЗБИРАТЬ, ВНОСИТЬ ИЗМЕНЕНИЯ В КОНСТРУКЦИЮ ОБОГРЕВАТЕЛЯ! ЛЮБЫЕ ИЗМЕНЕНИЯ ЛИШАЮТ ВАС ГАРАНТИЙНОГО ОБСЛУЖИВАНИЯ!

6. ЗАПРЕЩАЕТСЯ: РАЗМЕЩАТЬ ВБЛИЗИ ОБОГРЕВАТЕЛЕЯ СТЕП ПН ГОРЮЧИЕ И ЛЕГКОВОСПЛАМЕНЯЮЩИЕСЯ РАСТВОРЫ И ЖИДКОСТИ !

7. ЗАПРЕЩАЕТСЯ: НАКРЫВАТЬ ОБОГРЕВАТЕЛЬ !

8. ЗАПРЕЩАЕТСЯ: КРЕПИТЬ ОБОГРЕВАТЕЛЬ ВПЛОТНУЮ К СТЕНЕ !

9. Обогреватель нельзя располагать непосредственно под штепсельной розеткой.

10. Обогреватель нельзя использовать, если он поврежден.

11. Данный обогреватель не оборудован устройством управления температурой в комнате. Не использовать обогреватель в малых помещениях, когда в них находятся лица, не способные покинуть помещение собственными силами, если не обеспечено постоянное наблюдение за ними.

12. Приборне предназначен для использования лицами с пониженными физическими, психическими или умственными способностями или при отсутствии у них опыта или знаний, если они не находятся под контролем или не проинструктированы об использовании прибора лицом, ответственным за их безопасность.

13. Внимательно следите за детьми, не разрешайте им играть со шнуром или прибором.
